圖(1)個股筆記：7734 印能科技（圖片素材取自個股官網）
更新日期：2026 年 09 月 12 日
在全球半導體產業邁向人工智慧（AI）與高效能運算（HPC）的浪潮中，先進封裝技術已成為突破摩爾定律瓶頸的關鍵路徑。印能科技（Ableprint Technology，股票代號：7734）作為台灣半導體設備領域的隱形冠軍，專注於提供製程問題解決方案。公司憑藉獨家的高壓與高溫真空除泡技術，成功解決先進封裝中極為棘手的氣泡與翹曲問題，成為全球頂尖晶圓代工廠與封測廠不可或缺的技術夥伴。
印能科技成立於 2007 年，總部位於台灣新竹。不同於傳統設備製造商，公司定位為高附加價值的技術服務提供者，以自有品牌「Ableprint」行銷全球。隨著台積電等大廠積極擴充 CoWoS 產能，印能科技的營運規模與市場地位也迎來爆發性成長，並於 2024 年正式掛牌興櫃，憑藉其高毛利率與技術獨特性，迅速躍升為資本市場矚目的千金股。本文將深入剖析印能科技的核心技術、營收表現、近期動態及未來發展潛力。
主要業務
印能科技的業務核心圍繞著半導體封裝過程中的物理特性控制，特別是壓力、溫度與真空的精準調節。在先進封裝（如 2.5D、3D 堆疊）中，晶片與基板之間需要填充大量的封裝膠材（Underfill）。由於結構極其精密，極易產生微小氣泡，或因受熱不均導致晶片翹曲。印能科技的設備正是為了解決上述直接影響高價 AI 晶片良率的痛點而生。

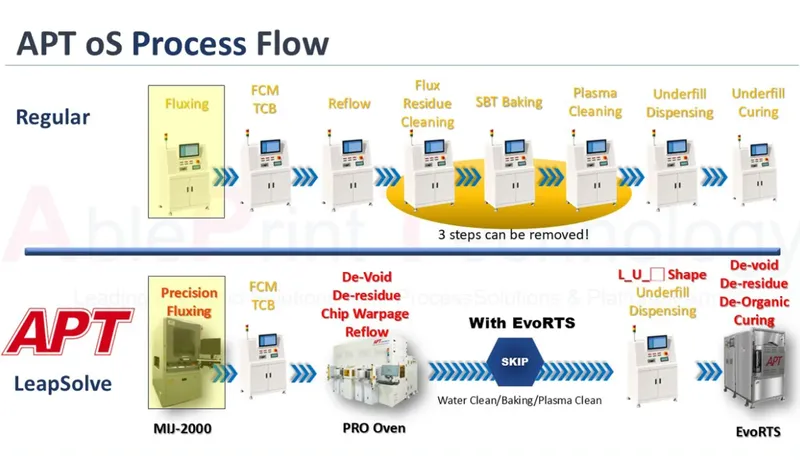

圖(2)製程解決方案（資料來源：公司網站）

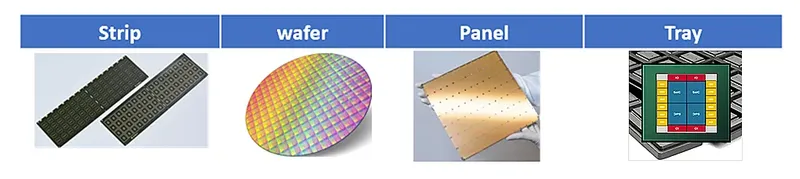

圖(3)翹曲解決方案（資料來源：公司網站）
核心產品線分析
公司的產品結構主要分為三大類，皆具備高度的技術壁壘與客製化特性：
- 除泡設備系統：
此為公司的旗艦產品，包含高壓除泡系統與真空除泡系統。在封裝膠材固化過程中，印能科技利用精準的高壓氣體控制，將微小氣泡壓碎並使其溶解於膠材中，或透過真空環境將其排出。隨著晶片間距縮小到微米級，氣泡排除的難度極高，公司設備能在不損壞脆弱晶片結構的前提下，達成近乎完美的除泡率，廣泛應用於 CoWoS 與 Fan-out 等先進製程。
- 封裝與自動化設備：
包含迴焊與燒結設備，主要處理晶片連接時的熔錫與固化過程。同時，公司提供自動化整合系統，將除泡、檢測與搬運整合為自動化生產線，大幅提升客戶產線的生產效率與穩定性。針對先進封裝中常見的翹曲問題，公司在加熱過程中施加均勻壓力，確保晶片與基板平整貼合，有效釋放熱應力。
- 檢驗與測試設備：
針對 AI 晶片動輒 1000W 以上的高功耗特性，印能科技開發出高功率預燒測試機（Burn-in）。該設備具備領先業界的散熱介面技術，能確保晶片在進行極端壓力測試時不會因自身發熱而燒毀，成為公司近期積極推廣且具備龐大潛力的新產品線。
產業價值鏈定位
印能科技位於半導體產業鏈的中游設備供應層，連接上游精密零組件與下游晶圓製造廠。公司採取非標標準化的研發模式，在客戶開發新一代晶片製程時便提前介入，量身打造專屬的壓力與溫度參數。
營收結構
印能科技的營收結構呈現高度的技術集中性，且受惠於全球半導體供應鏈的擴張，外銷比例持續維持高檔。公司憑藉強大的技術護城河與不可替代性，長期維持優異的獲利能力。
產品與區域營收分析
根據近期營運資料分析，除泡設備仍是公司的獲利核心，而新一代測試設備的貢獻度正逐步攀升。
在區域市場分布方面，印能科技的客戶群遍佈全球半導體重鎮。台灣作為全球先進封裝的研發與生產核心，佔據重要地位；同時，北美與中國市場的強勢需求也帶動了外銷比例的成長。

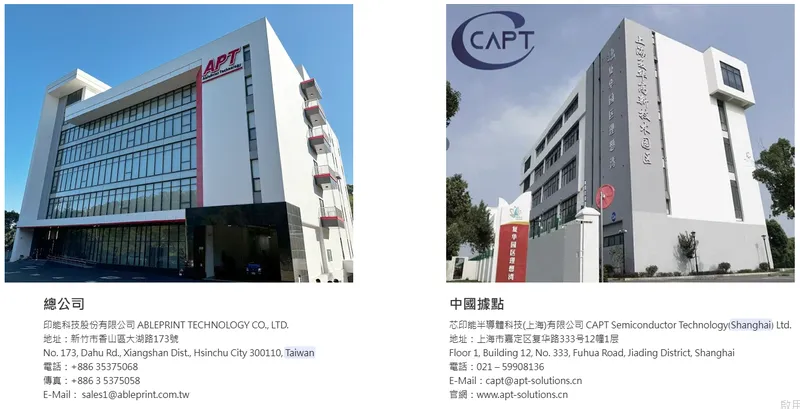

圖(4)營運據點（資料來源：公司網站）
財務績效與營運動能
印能科技的財務體質極為穩健，展現出高成長與高毛利的雙重優勢。公司的毛利率長期維持在 60% 至 65% 的高水準，遠優於一般設備同業約 30% 至 40% 的表現。該數據突顯了公司產品在先進封裝製程中的技術溢價與強大議價能力。
在近期營收表現上，受惠於 AI 晶片客戶急單與設備交付，2026 年上半年營運動能強勢。根據最新公告數據，2026 年 5 月合併營收達 2.90 億元，年增率高達 137.06%；累計 1 至 5 月營收達 15.60 億元，年增率達 83.17%。雖然 6 月合併營收微幅調整至 2.3 億元（年減 6.43%），但整體上半年營運規模已呈現跳躍式成長。強勁的基本面也反映在資本市場上，公司股價穩居 3,000 元以上的高價區間，最高曾觸及 3,530 元，穩坐千金股行列。
財務數據摘要表
| 財務指標 | 近期表現趨勢 | 產業地位評估 |
|---|---|---|
| 營收成長率 | 累計年增逾 80% | 領先同業，受惠 AI 浪潮最直接 |
| 毛利率 | 60% – 65% | 極優，具備強大技術護城河 |
| 負債比率 | 持續低於 30% | 穩健，具備高度財務彈性 |
| 訂單能見度 | 排程至 2026 年底 | 產能滿載，供不應求 |
重大事件
印能科技近期正處於從單一利基設備商轉型為全方位良率解決方案商的關鍵期，公司積極推動多項重大計畫與資本支出，以鞏固其在 AI 供應鏈中的領先地位。
新竹香山新廠啟用與研發升級
為因應 2 奈米以下製程及 HBM4 等次世代產品的研發需求，印能科技投入龐大資金於新竹香山興建全新營運總部暨研發中心。該廠區不僅擴充了組裝產能，更建置了高規格的先進製程實驗室與潔淨室。此舉使客戶能夠直接將最新的封裝材料送至廠內進行除泡與翹曲測試，大幅縮短研發週期。透過香山新廠的空間釋放，預期先進封裝設備的產能將提升 30% 至 50%，有效緩解目前訂單交期過長的問題。
高功率預燒測試機商用化進程
公司耗時多年研發的高功率預燒測試機（Burn-in）正式邁入商用化階段。針對 AI 晶片高達 1000W 以上的散熱痛點，該設備成功突破傳統測試機的散熱瓶頸，目前正與多家 AI 晶片大廠進行深度的參數驗證與小批量供貨。此重大進展標誌著印能科技正式跨出除泡領域，切入市場規模更龐大的半導體測試設備藍海，預期將成為推升公司下一波營收跳增的第二成長曲線。
產能調度與供應鏈優化策略
面對爆發性的訂單需求，印能科技採取輕資產的擴產模式。公司將非核心的機架加工、鈑金與基礎配電委外給長期合作的協力廠，自身則專注於核心專利模組的組裝與精密參數校正。該策略使公司能在不大幅增加固定資產折舊負擔的情況下，快速將實質產能擴充至原有的 1.5 至 2 倍，展現極佳的營運彈性與供應鏈管理能力。
未來展望
展望未來，印能科技具備明確的成長動能，但也面臨產業技術快速迭代的挑戰。公司在 AI 先進封裝領域的佈局已進入收割期，未來數年的營運藍圖清晰。
成長動能與發展策略
- AI 與 CoWoS 擴產紅利延續：
隨著全球雲端服務供應商（CSP）持續建置 AI 基礎設施，台積電等晶圓代工廠的 CoWoS 產能擴充計畫已排至 2026 年以後。印能科技的高壓除泡設備作為確保良率的標準配備，將持續享有強勢的訂單拉貨動能。
- HBM 記憶體技術迭代商機：
高頻寬記憶體（HBM）透過矽穿孔（TSV）技術進行多層垂直堆疊，層與層之間的黏合與除泡難度極高。隨著技術演進至 HBM4，堆疊層數增加將使散熱與氣泡排除的挑戰呈幾何級數上升。印能科技的壓力控制專利在此領域具備天然優勢，有望進一步擴大在記憶體大廠供應鏈中的市佔率。
- 全球化服務網絡擴張：
配合核心客戶在美國、日本及歐洲的建廠計畫，印能科技同步啟動海外技術支援團隊的擴編。透過提供即時的在地化服務，公司將進一步深化與國際大廠的夥伴關係，確保在海外先進封裝產線的設備滲透率。
潛在風險與競爭態勢評估
儘管前景樂觀，公司仍需審慎應對潛在的市場變數。在競爭態勢方面，國際設備巨頭如日系 Towa 與新加坡商 ASMPT 均積極擴充產能，並試圖將除泡功能整合進其核心模壓機台或熱壓焊接設備中。若競爭對手成功開發出良率媲美印能科技的整合型設備，可能對公司的單一功能設備造成競爭壓力。
此外，半導體封裝技術的典範轉移亦是長期風險之一。若未來出現完全無需高壓除泡的新型封裝材料或革命性工法，將挑戰公司現有的核心技術價值。因此，印能科技積極拓展高功率測試設備市場，正是為了分散產品過度集中的風險，建構更具韌性的多元化營收結構。總結而言，印能科技憑藉深厚的專利壁壘與極高的客戶黏著度，在未來三至五年內仍將穩居先進封裝良率解決方案的領導地位。
參考資料
-
印能科技股份有限公司官方網站及公開說明書。本研究參考其關於高壓除泡技術、真空除泡系統及高功率預燒測試機的產品規格與應用領域說明。
-
財團法人中華民國證券櫃檯買賣中心公開資訊觀測站（2026.06）。參考印能科技（7734）公告之 2026 年 5 月及 6 月合併營收數據、年增率表現及股東常會相關重大訊息。
-
鉅亨網及 Yahoo 奇摩股市個股資訊（2026.07）。引用關於印能科技近期股價走勢、千金股市場評價及盤中交易動態之數據。
-
國內外券商及研究機構半導體產業分析報告。參考其對 AI 晶片需求、CoWoS 產能擴張趨勢、HBM 記憶體發展及先進封裝設備市場競爭態勢之深度評估。
